每当冷空气来临，温度急降都会造成漆面和木(mù材接口急剧收缩，引致各种开裂现象。所以在冬季施工时，一定要控制好室温，另外气温骤降导致空气干燥，一般降温都会伴随大风，空气中尘埃要比平时多(duō)很(hěn)多(duō)倍，所以面漆喷涂时的表面的颗粒特别明显，家具厂和施工场所必须对面漆施工场地加强除尘工作，尽量杜绝油漆表面的灰尘、颗粒。
　　冬季施工注意不要把被涂产品、装修木(mù料堆放在取暖设备之上，以免其受热不匀而造成变形。对于一些木(mù料，应早点做封闭底漆处理(lǐ)，既可(kě)以防污也可(kě)以减少水分(fēn)的丢失。另外，材料的含水率过高过低都会对材料的性能(néng)造成不良影响，水分(fēn)过高，会造成变形现象，而水分(fēn)过低，则会引起开裂。

　　涂料喷涂的环境温度不宜低于5℃，其中，常用(yòng)的混色涂料施工时环境温度应在0℃以上，清漆喷涂时的环境温度则不得低于8℃，冬季装修施工要注意紧闭门窗，保证室内气温至少不低于5℃，要注意“保暖”家具充分(fēn)干燥后再敞开门窗通风。
　　气温降低后，底漆不宜厚涂，否则不易干燥、容易出现砂磨粘砂纸、咬底等现象。一般可(kě)采用(yòng)多(duō)次薄涂的施工方法进行施工。面漆干速慢、硬度低时，可(kě)适当延長(cháng)待干时间再进行包装；如需赶货，可(kě)对待干房加温干燥；PU漆主漆配套固化剂的比例，在高温的夏季有(yǒu)降低固化剂比例的，要及时恢复正常的比例，并根据生产線(xiàn)具體(tǐ)情况，评估是否改用(yòng)快干固化剂。
　　气温降低后，PE底漆也存在着干速慢、砂磨粘砂纸现象。很(hěn)多(duō)人在温度低时想通过加大兰水、白水的用(yòng)量来解决干速问题，有(yǒu)的已将漆、兰水、白水加到100：3：4的用(yòng)量，这种配法是不可(kě)取的，一旦在温度升高后，漆膜里残留过多(duō)的兰水、白水会导致漆膜开裂、剥落等质量事故。所以兰水、白水的用(yòng)量一定不可(kě)以超量（高填料透明底漆及白色底漆不能(néng)超过2.0%，透明底漆不能(néng)超过2.5%），应该按产品施工配比调配。

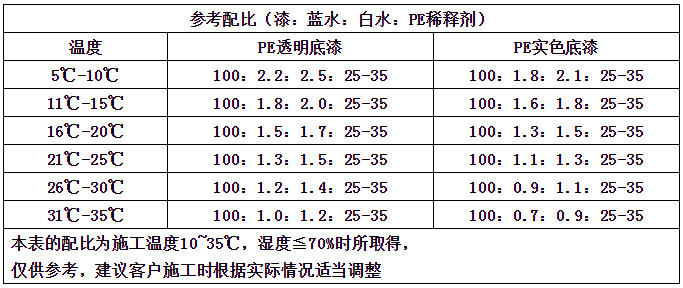

　　具體(tǐ)如下：蓝水白水重量配比参考表

　　蓝水、白水用(yòng)量说明：
　　（1）蓝白水加入量多(duō)时，可(kě)能(néng)会出现漆膜太脆、干裂的现象，因此不建议过量加入蓝水、白水来提高油漆干速；
　　（2）以湿度70%為(wèi)基准，随着湿度的增加，蓝、白水的用(yòng)量可(kě)以增加0.1~0.2，随着湿度的降低，蓝、白水的用(yòng)量应适当减少0.1；
　　（3）蓝水的用(yòng)量应按比例少于白水的用(yòng)量，任何情况下蓝水用(yòng)量都不要超过白水用(yòng)量。因為(wèi)蓝水太多(duō)时，反而会消耗部分(fēn)白水，导致干速慢及其它弊病；
　　（4）如湿度在90~100%或温度5℃以下时。建议不要施工。
